C’est une situation que tout conducteur de travaux a vécue au moins une fois. On arrive sur un chantier de terrassement avec un planning serré, le bulldozer est en place, l’opérateur est prêt — et le premier contact de la lame avec le terrain révèle quelque chose que les sondages géotechniques n’avaient pas bien caractérisé : un niveau de roche tendre ou de sol extrêmement compact qui résiste à la lame comme si c’était du béton. Sur un chantier de création d’une zone industrielle en Drôme en 2017, on s’est retrouvés exactement dans cette situation. Le terrain de surface — environ 60 centimètres d’argile limoneuse — s’était décaissé normalement. Mais en dessous, on avait découvert une couche de molasse calcaire de 1,2 mètre d’épaisseur que ni la lame du D8 ni ses chenilles ne parvenaient à entamer. Sans scarificateur, deux options s’offraient à nous : faire venir un marteau hydraulique sur pelle pour fragmenter, ou appeler un prestataire de minage. Avec le scarificateur monté sur le bulldozer, on a résolu le problème en une journée de travail supplémentaire. La différence de coût entre ces trois options était de l’ordre de 1 à 5 à 12.
Le scarificateur est l’un des accessoires les plus sous-estimés du bulldozer. Beaucoup de chefs de chantier le considèrent comme un outil de niche réservé aux cas extrêmes — c’est une erreur de perception qui coûte cher quand on se retrouve bloqué sur un terrain difficile.
Comprendre le principe du scarificateur
Le scarificateur — ripper en anglais — est un accessoire monté à l’arrière du bulldozer qui pénètre dans le sol en profondeur et le fragmente par traction lorsque l’engin avance. Son principe de fonctionnement est fondamentalement différent de celui de la lame frontale : là où la lame pousse les matériaux par compression et cisaillement en surface, le scarificateur attaque en profondeur par traction et clivage, exploitant les plans de faiblesse naturels du sol ou de la roche pour le fragmenter en blocs manipulables.
Un scarificateur se compose d’un châssis articulé fixé à l’arrière du bulldozer, d’un ou plusieurs bras — qu’on appelle dents — terminés par des pointes amovibles en carbure de tungstène ou en acier au bore haute résistance, et d’un ou deux vérins hydrauliques qui permettent de régler la profondeur de pénétration depuis la cabine.
La force de traction exercée par le scarificateur dépend directement de la masse et de la puissance du bulldozer qui le porte. Sur un Caterpillar D8T de 38 tonnes développant 310 chevaux, la force de traction maximale au crochet dépasse les 290 kN — c’est cette force qui se transmet intégralement à la dent de scarificateur lors du travail. Plus l’engin est lourd et puissant, plus les matériaux qu’il peut scarifier sont durs et compacts.
Les deux familles de scarificateurs : mono-dent et multi-dents
Le marché du scarificateur pour bulldozer se divise en deux grandes familles qui répondent à des applications différentes, et dont le choix conditionne directement l’efficacité de l’opération.

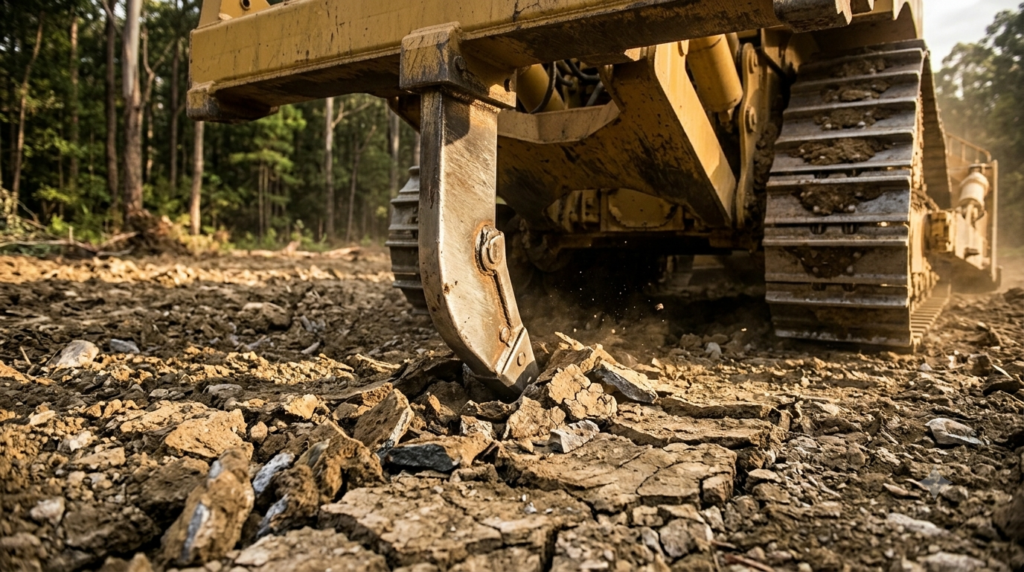

Le scarificateur mono-dent — single shank ripper — concentre toute la force de traction du bulldozer sur un seul point d’attaque. Cette concentration d’effort permet de pénétrer des matériaux très durs — roches tendres, calcaires compacts, grès, craie dense, béton non armé — que plusieurs dents simultanées ne pourraient pas entamer. Sur un Komatsu D155 équipé d’un scarificateur mono-dent, la pression exercée par la pointe peut dépasser les 500 kg/cm² — une pression suffisante pour cliver la plupart des roches sédimentaires et métamorphiques de résistance moyenne.
La profondeur de pénétration d’un scarificateur mono-dent sur un bulldozer de grande classe atteint 600 à 1 200 mm selon la dureté du matériau — une profondeur qui permet de fragmenter des couches de roche tendre ou de sol compacté sur toute leur épaisseur en un ou deux passages. La largeur de travail par passe est faible — 200 à 400 mm selon le diamètre de la dent — ce qui implique des passes rapprochées pour couvrir une surface, mais chaque passe est d’une efficacité maximale.
Le scarificateur multi-dents — multi-shank ripper — monte trois, cinq voire sept dents en parallèle sur le même châssis. La force de traction est répartie entre toutes les dents simultanément, ce qui réduit l’effort par dent mais augmente la largeur de travail par passe. Cette configuration est adaptée aux matériaux de résistance moyenne à faible — sols très compactés, argiles dures, marnes, calcaires altérés — que la force d’une seule dent suffirait à pénétrer mais sur lesquels la productivité par passe d’un mono-dent serait insuffisante.
Sur un Caterpillar D6 équipé d’un scarificateur trois dents, la largeur traitée par passe atteint 1,2 à 1,5 mètre, avec une profondeur de 300 à 500 mm selon la dureté du matériau. La productivité surfacique est significativement supérieure à celle du mono-dent sur les matériaux compatibles — c’est la configuration la plus répandue sur les chantiers de terrassement courant où les sols très compactés ou les remblais anciens doivent être ameublis avant reprise.
Les classes de sols scarifiables : la référence indispensable
Tous les matériaux ne sont pas scarifiables, et la frontière entre ce qu’un scarificateur peut traiter et ce qui nécessite du minage ou du brise-roche hydraulique est une information critique pour la planification du chantier.
Les constructeurs de bulldozers — Caterpillar, Komatsu, Liebherr — publient des abaques de rippabilité qui croisent la résistance sismique du sol — mesurée en m/s par sismographie réfraction — avec la classe du bulldozer pour déterminer si le scarificateur peut être efficace. Ces abaques sont des outils de planification précieux que tout conducteur de travaux devrait avoir en référence.
De manière simplifiée, on peut classer les matériaux en trois catégories. Les matériaux facilement scarifiables — vitesse sismique inférieure à 1 500 m/s — comprennent les sols compactés, les argiles dures, les marnes tendres, les roches très altérées et les calcaires friables. Tout bulldozer de 15 tonnes et plus peut les traiter avec un scarificateur standard. Les matériaux scarifiables avec effort — vitesse sismique entre 1 500 et 2 500 m/s — incluent les grès tendres, les calcaires compacts de résistance moyenne, les schistes et les argiles très consolidées. Un bulldozer de 25 à 40 tonnes avec mono-dent est nécessaire pour traiter ces matériaux efficacement. Les matériaux difficilement ou non scarifiables — vitesse sismique supérieure à 2 500 m/s — sont les granites, les basaltes, les calcaires très durs et les bétons armés. Dans cette catégorie, le minage ou le brise-roche hydraulique s’impose, et le scarificateur ne peut être utilisé qu’en appoint sur les zones les plus altérées.
L’investigation géotechnique préalable — sondages, essais pénétrométriques, mesures sismiques — est donc un préalable indispensable pour anticiper correctement les méthodes de terrassement et éviter les mauvaises surprises sur le terrain.
Techniques d’utilisation : les bons réflexes
L’efficacité d’un scarificateur dépend autant de la technique d’utilisation que de la puissance de l’engin. Quelques principes fondamentaux font la différence entre un travail efficace et une journée frustrante.
La profondeur de pénétration doit être optimisée pour chaque matériau. Une dent trop peu enfoncée travaille en surface sans exploiter les plans de faiblesse en profondeur — le sol est gratté plutôt que fragmenté. Une dent trop profonde surcharge la transmission et fait patiner les chenilles sans avancement productif. La profondeur optimale se trouve empiriquement sur les premières passes en cherchant la combinaison qui permet un avancement régulier sans surcharge moteur — généralement entre 60 et 80 % de la profondeur maximale théorique.
La vitesse d’avancement doit être lente et régulière — la première ou deuxième vitesse selon la résistance du matériau. Un opérateur qui accélère brusquement pour forcer la pénétration génère des chocs dans la dent et son châssis qui accumulent des contraintes de fatigue — les points d’attache de la dent et les soudures du châssis sont les premières victimes de cette pratique. L’avancement lent et régulier permet à la dent d’exploiter les microfissures du matériau et de progresser par clivage plutôt que par arrachage brutal.
Les passes croisées sont souvent nécessaires sur les matériaux de résistance élevée. Une première série de passes longitudinales fragmente le matériau en blocs allongés. Une seconde série de passes perpendiculaires aux premières fragmente ces blocs en éléments plus petits et plus manipulables à la lame. Cette technique en deux directions est systématique sur les roches tendres et les matériaux consolidés.
L’entretien des dents : un poste à surveiller
Les dents de scarificateur sont des pièces d’usure dont le remplacement régulier est essentiel au maintien de l’efficacité de l’outil. Une dent usée perd progressivement sa capacité de pénétration — son profil s’émoussant, la résistance à l’avancement augmente sans que la profondeur de travail ne progresse.
Les pointes amovibles en carbure de tungstène — qui se fixent sur un porte-pointe boulonné à la dent — sont les premiers éléments à surveiller. Sur des matériaux abrasifs comme le grès siliceux ou les matériaux de démolition, une pointe peut s’user en 8 à 15 heures de travail. Sur des matériaux moins abrasifs comme les argiles ou les calcaires tendres, la durée de vie atteint 40 à 80 heures. Le remplacement d’une pointe prend moins de quinze minutes avec les bons outils et coûte entre 80 et 200 euros selon le modèle — un investissement qui maintient les performances de l’outil à un coût marginal.
Les porte-pointes et les dents elles-mêmes ont une durée de vie bien supérieure aux pointes, mais doivent être inspectés régulièrement pour détecter les fissures de fatigue dans les zones de concentration de contraintes — à la base de la dent et aux points d’articulation avec le châssis. Une dent fissurée peut se rompre brutalement en plein travail, avec des risques de dommages sur les vérins hydrauliques adjacents et de projection de débris métalliques.
Avec l’expérience, on comprend que le scarificateur n’est pas un accessoire de luxe — c’est un outil de productivité fondamental pour toute entreprise de terrassement qui travaille sur des terrains variés. Anticiper les zones de sol dur lors de l’étude de chantier, choisir la bonne configuration de scarificateur en fonction des matériaux attendus, et maintenir les dents en bon état — ce sont trois habitudes simples qui peuvent faire la différence entre un chantier qui tient son planning et un chantier qui dérive faute d’avoir anticipé la résistance du terrain.
