C’est un défaut que je repère systématiquement lors de mes audits qualité sur les chantiers de gros œuvre, et qui révèle presque toujours la même cause profonde. Sur un chantier de construction d’un bâtiment industriel en Savoie, en 2018, le décoffrage d’un voile en béton armé de 25 centimètres d’épaisseur a révélé une surface criblée de petites cavités, ce qu’on appelle des nids de gravier ou des bullages superficiels, particulièrement marqués autour des zones de ferraillage dense près des reprises de coulée. En interrogeant l’équipe, j’ai découvert que l’opérateur de l’aiguille vibrante, jeune et peu formé sur cette tâche pourtant déterminante, insérait l’aiguille de manière aléatoire, sans respecter d’espacement régulier, et la retirait beaucoup trop rapidement, en quelques secondes à peine par insertion, sans laisser le temps à l’air emprisonné de s’échapper correctement. Le résultat, visible immédiatement au décoffrage, aurait pu être évité par une formation de vingt minutes sur les bonnes pratiques de vibration. Cette anecdote illustre à quel point une opération perçue comme simple et secondaire peut conditionner directement la qualité finale et la durabilité d’un ouvrage en béton armé.
La vibration du béton est une étape souvent sous-estimée par rapport au coulage lui-même, et pourtant elle détermine directement la compacité, la résistance mécanique et la durabilité de l’ouvrage fini.
Pourquoi vibrer le béton : comprendre l’enjeu physique
Le béton frais, tel qu’il sort de la toupie ou de la pompe, contient naturellement de l’air emprisonné — entre 1 et 3 % de son volume en conditions normales, parfois davantage selon la formulation et le mode de transport. Cet air se présente sous forme de bulles et de poches piégées entre les granulats et autour des armatures métalliques, créant des discontinuités dans la matrice du matériau qui, si elles ne sont pas éliminées, réduisent significativement la résistance mécanique finale et créent des points d’entrée privilégiés pour l’eau et les agents agressifs responsables de la corrosion des armatures à long terme.
La vibration mécanique, en transmettant au mélange une énergie oscillatoire à haute fréquence, réduit temporairement la viscosité apparente du béton frais et permet aux bulles d’air de remonter naturellement vers la surface sous l’effet de leur flottabilité, tandis que les granulats se réorganisent pour occuper l’espace libéré et que le mortier fin enrobe complètement les armatures et les parois du coffrage, y compris dans les angles et les zones de ferraillage dense où une mise en place par simple gravité serait insuffisante.
L’objectif recherché n’est jamais d’éliminer la totalité de l’air du béton — une fraction résiduelle d’air, généralement appelée air occlus, reste nécessaire dans certaines formulations, notamment pour la résistance au gel-dégel des bétons extérieurs. L’objectif est d’éliminer l’air emprisonné de manière désordonnée, celui qui crée des cavités macroscopiques préjudiciables à la résistance et à l’étanchéité, par opposition aux microbulles fines et stables qui peuvent au contraire être bénéfiques selon la formulation.

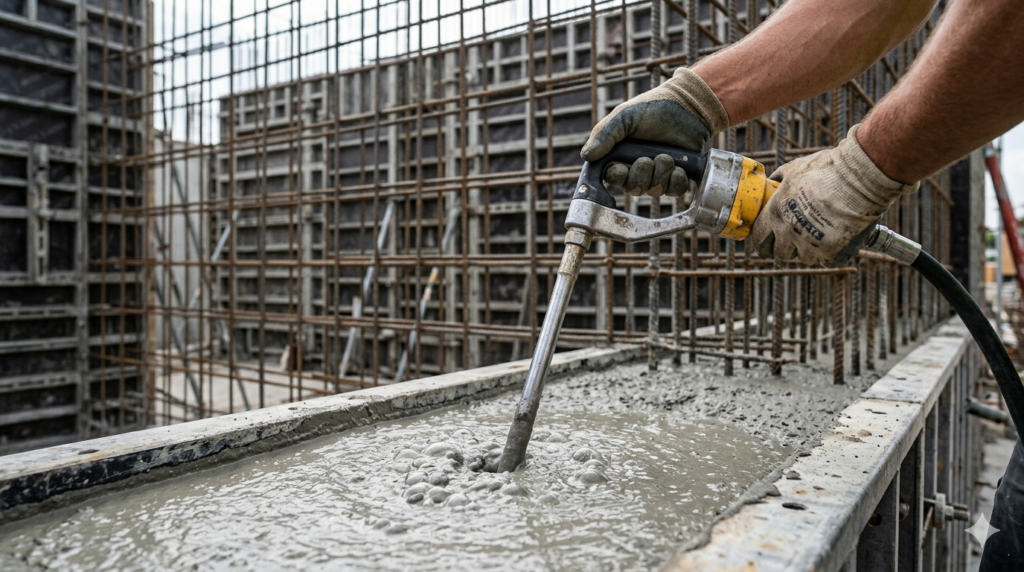

L’aiguille vibrante interne : l’outil de référence sur chantier
L’aiguille vibrante interne, aussi appelée vibreur immergé ou pervibrateur, reste l’équipement le plus largement utilisé sur les chantiers de bâtiment et de génie civil pour la consolidation du béton frais. Son principe repose sur un moteur, électrique ou pneumatique selon les modèles, qui entraîne un balourd excentrique logé à l’intérieur d’une aiguille cylindrique métallique, généralement de 25 à 75 millimètres de diamètre selon l’application visée, que l’opérateur insère directement dans la masse de béton fraîchement coulé.
Le choix du diamètre d’aiguille dépend directement de la densité du ferraillage et de l’épaisseur de l’élément à vibrer. Sur les éléments fortement armés comme les poteaux ou les voiles avec des aciers rapprochés, une aiguille fine de 25 à 38 millimètres permet de s’insérer entre les armatures sans les heurter ni créer de déplacement des cages d’armature. Sur les éléments massifs et peu armés comme les fondations ou les dalles épaisses, une aiguille de plus grand diamètre, jusqu’à 75 millimètres, permet de traiter un volume plus important par insertion et accélère la cadence de mise en œuvre sur les grands volumes de coulée.
La fréquence de vibration, généralement comprise entre 9 000 et 14 000 vibrations par minute selon les modèles, doit être adaptée à la consistance du béton mis en œuvre. Les bétons fermes, avec un affaissement au cône d’Abrams faible, nécessitent des fréquences plus élevées pour mobiliser efficacement la matrice, tandis que les bétons plus fluides répondent bien à des fréquences plus modérées sans risque de ségrégation excessive des granulats les plus lourds.
La technique d’insertion : l’espacement et la durée qui font la différence
C’est précisément le point technique qui faisait défaut sur le chantier savoyard évoqué en introduction, et qui conditionne directement la qualité du résultat obtenu, indépendamment de la qualité intrinsèque du matériel utilisé.
L’espacement entre les points d’insertion successifs de l’aiguille doit respecter le rayon d’action effectif du vibrateur, généralement compris entre 30 et 50 centimètres selon le diamètre de l’aiguille et la consistance du béton, information que les fabricants comme Wacker Neuson ou Enarco fournissent dans leurs documentations techniques. Un espacement trop important laisse des zones de béton non vibrées entre deux points d’insertion, créant les fameux nids de gravier qui se révèlent au décoffrage. Un espacement trop resserré, bien que moins préjudiciable à la qualité, ralentit inutilement la cadence de mise en œuvre sans bénéfice supplémentaire.
La durée d’insertion à chaque point, généralement comprise entre 10 et 30 secondes selon l’épaisseur de la couche et la consistance du béton, doit permettre la remontée complète des bulles d’air visibles en surface, reconnaissable par l’apparition d’une fine pellicule de laitance brillante et l’arrêt du dégagement de bulles à la surface. Retirer l’aiguille avant l’apparition de ces signes, comme c’était le cas sur le chantier évoqué précédemment, laisse une part significative de l’air emprisonné dans la masse, particulièrement préjudiciable au droit des reprises de ferraillage dense.
La technique de retrait de l’aiguille est également déterminante. Un retrait trop rapide peut créer un effet de succion qui réintroduit de l’air dans le béton venant d’être consolidé, ou laisser une cavité résiduelle au point d’insertion. La bonne pratique consiste à retirer l’aiguille lentement, à une vitesse de l’ordre de 8 à 10 centimètres par seconde, en laissant le béton se refermer progressivement derrière elle.
L’insertion doit toujours se faire verticalement, ou avec une légère inclinaison si la géométrie de l’élément l’impose, et pénétrer systématiquement de quelques centimètres dans la couche précédente déjà coulée lorsque la mise en œuvre se fait par couches successives, ce qui assure une liaison homogène entre les couches et évite la création d’un plan de reprise fragile, équivalent fonctionnellement à un joint froid au sein même d’une coulée continue.
L’aiguille vibrante externe et la table vibrante : des alternatives pour des contextes spécifiques
Au-delà de l’aiguille interne, qui reste l’outil de référence sur la grande majorité des chantiers de bâtiment, deux configurations alternatives méritent d’être connues pour des applications particulières où l’insertion directe dans la masse n’est pas envisageable.
Le vibreur externe, fixé directement sur la paroi du coffrage, transmet la vibration à travers le coffrage lui-même plutôt que par insertion dans le béton. Cette configuration est utilisée lorsque la densité de ferraillage est telle qu’aucune aiguille ne pourrait s’insérer sans risque de déplacement des armatures, ou sur des éléments de faible épaisseur où l’aiguille interne créerait davantage de dommages que de bénéfices. Le positionnement et le nombre de vibreurs externes nécessaires doivent être déterminés en amont par le bureau d’études, en fonction de la géométrie précise du coffrage et de la rigidité de ses parois.
La table vibrante, utilisée principalement en préfabrication plutôt que sur chantier traditionnel, applique une vibration uniforme à l’ensemble du moule posé sur la table, généralement pour des éléments de dimensions modestes comme les éléments de voirie préfabriqués, les blocs ou certains éléments de structure produits en usine. Cette configuration, hors du champ habituel des chantiers de bâtiment courant, garantit une homogénéité de vibration que l’aiguille interne, dépendante de la technique de l’opérateur, ne peut pas toujours égaler avec la même constance.
Les signes de sur-vibration à surveiller
Si la sous-vibration reste l’erreur la plus fréquente sur les chantiers, comme l’illustre l’exemple introductif, la sur-vibration constitue un risque inverse qu’il convient également de connaître, particulièrement avec des opérateurs zélés qui pensent bien faire en prolongeant excessivement la durée d’insertion.
Une vibration excessive ou prolongée au-delà du temps nécessaire peut provoquer une ségrégation du mélange, les granulats les plus lourds tendant à se déposer vers le fond du coffrage tandis que la laitance et les éléments fins remontent en excès vers la surface. Ce phénomène, particulièrement marqué sur les bétons déjà fluides ou sur les éléments de faible hauteur, dégrade l’homogénéité du matériau et peut créer une couche superficielle de laitance fragile, sujette à la fissuration et à un farinage prématuré en surface.
Avec l’expérience, on comprend que la vibration du béton, malgré son apparence de tâche secondaire et répétitive, constitue en réalité l’une des étapes les plus déterminantes de la qualité finale d’un ouvrage en béton armé. Former systématiquement les opérateurs aux bonnes pratiques d’espacement, de durée d’insertion et de technique de retrait, plutôt que de considérer cette tâche comme une formalité que n’importe quel ouvrier peut exécuter sans préparation particulière, reste l’investissement le plus rentable pour éviter les défauts visibles et les fragilités cachées qui ne se révèlent parfois que des années après la construction.
