C’est une transformation que j’ai observée se déployer progressivement sur les chantiers d’infrastructure ces dernières années, et qui a fini par changer complètement ma façon de former les jeunes conducteurs de travaux. En 2022, sur un chantier de plateforme aéroportuaire dans le sud de la France, j’accompagnais une équipe équipée d’un rouleau Bomag BW213 intégrant le système BCM05 de mesure continue du compactage. Le chef de chantier, encore sceptique quelques semaines auparavant sur l’utilité réelle de cette technologie qu’il jugeait gadget, m’a montré sur sa tablette la cartographie en temps réel de la zone traitée le matin même — une carte colorée où chaque mètre carré affichait son niveau de compactage relatif, avec deux petites zones clairement identifiées en orange, signalant un compactage insuffisant malgré un nombre de passes apparemment conforme à la planche d’essai initiale. Sans cette cartographie, ces deux zones seraient passées totalement inaperçues, masquées sous une couche de finition uniforme en apparence. Le laboratoire de contrôle, alerté, a confirmé le sous-compactage localisé sur ces deux points précis et la reprise a été ciblée et rapide, plutôt que de nécessiter un contrôle exhaustif de toute la surface.
Cette anecdote illustre exactement ce que le compactage intelligent apporte de fondamentalement nouveau par rapport aux méthodes traditionnelles — la capacité à voir l’invisible, en temps réel, sur l’ensemble d’une surface plutôt que sur quelques points de mesure isolés.
Le principe de la mesure continue de compactage
Les systèmes de compactage intelligent, qu’on regroupe sous l’acronyme anglais CCC pour Continuous Compaction Control, reposent sur un principe physique relativement simple dans son fondement, mais sophistiqué dans sa mise en œuvre : analyser en temps réel la réponse vibratoire du tambour du rouleau pour en déduire indirectement la rigidité du matériau compacté sous l’engin.
Concrètement, un accéléromètre fixé sur l’axe du tambour vibrant mesure en continu les accélérations résultant de l’interaction entre le tambour et le sol. Lorsque le sol est meuble et peu compacté, le tambour rebondit de manière relativement souple et le signal vibratoire mesuré présente une forme proche de la sinusoïde théorique générée par le balourd excentrique. À mesure que le sol se densifie sous l’effet des passes successives, sa rigidité augmente, et le comportement dynamique du tambour se modifie — le signal vibratoire mesuré devient plus complexe, avec l’apparition d’harmoniques et de distorsions caractéristiques qui sont directement corrélées à la rigidité du matériau sous-jacent.
Les fabricants ont développé différents indicateurs propriétaires pour traduire cette analyse vibratoire en une valeur exploitable par les opérateurs de chantier. Bomag utilise la valeur Evib, exprimée en mégapascals, qui s’apparente à un module de rigidité dynamique. Caterpillar propose le Compaction Meter Value, ou CMV, un indice sans dimension qui croît avec la rigidité du matériau. Dynapac utilise le CCV, Compaction Control Value, suivant une logique similaire. Ces différents indicateurs ne sont pas directement comparables entre fabricants, ce qui impose, lors de la planche d’essai initiale d’un chantier, d’établir une corrélation spécifique entre la valeur affichée par le système et la densité réelle mesurée par les méthodes conventionnelles — cône à sable, sonde nucléaire ou essai à la plaque.
La positionnement GPS et la cartographie en temps réel
L’analyse vibratoire seule ne donnerait qu’une indication ponctuelle, instantanée, sans contexte spatial. C’est l’intégration d’un système de positionnement GPS, généralement en technologie RTK pour une précision centimétrique comparable à celle utilisée pour le guidage des bulldozers, qui transforme cette mesure ponctuelle en une véritable cartographie exploitable de l’ensemble de la zone traitée.

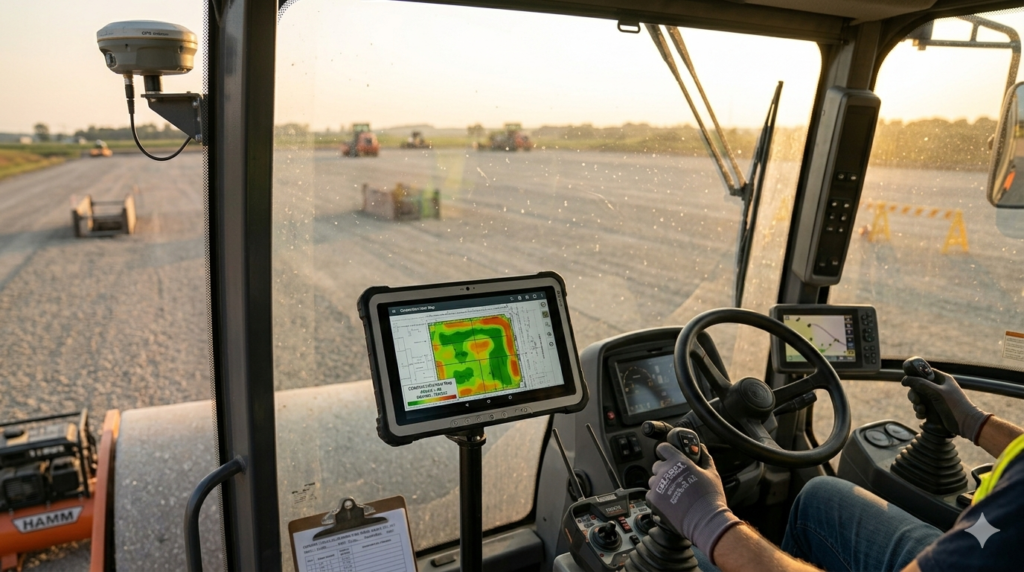

Chaque mesure de rigidité vibratoire est ainsi géoréférencée avec précision et accumulée au fil des passes du rouleau dans une base de données embarquée, généralement consultable en temps réel sur un écran de cabine et, de plus en plus fréquemment, retransmise sans fil vers une tablette ou un poste de contrôle au bureau de chantier. La cartographie obtenue se présente sous forme d’une carte colorée, du type qu’on retrouve dans n’importe quel système d’information géographique, où chaque zone est représentée selon son niveau de compactage relatif — généralement des teintes allant du bleu ou du vert pour les zones suffisamment compactées jusqu’au rouge ou à l’orange pour les zones nécessitant des passes supplémentaires.
Cette représentation visuelle permet à l’opérateur d’identifier instantanément les zones sous-traitées et de concentrer ses passes supplémentaires précisément où elles sont nécessaires, plutôt que d’appliquer un nombre de passes uniforme sur toute la surface sans distinction. Sur les grandes plateformes industrielles ou aéroportuaires, où la surface à traiter peut dépasser plusieurs hectares, ce ciblage précis évite des heures de compactage redondant sur des zones déjà conformes, tout en garantissant qu’aucune zone sous-compactée ne passe inaperçue.
Les bénéfices mesurables sur chantier
Les retours d’expérience accumulés sur les chantiers équipés de ces systèmes, et que j’ai pu personnellement observer lors de plusieurs missions de conseil ces dernières années, convergent vers plusieurs catégories de bénéfices concrets et mesurables.
La réduction du nombre de passes moyennes constitue le gain le plus immédiatement quantifiable. En évitant le sur-compactage des zones déjà conformes, plusieurs études menées par les fabricants eux-mêmes — Bomag et Dynapac notamment — ont mesuré des réductions de 15 à 25 % du nombre total de passes nécessaires sur l’ensemble d’un chantier, avec une économie de carburant proportionnelle et une réduction de l’usure des organes vibrants de l’engin.
La diminution du nombre d’essais de contrôle externe représente un second bénéfice substantiel. Sur un chantier où la cartographie continue donne une confiance raisonnable dans l’homogénéité du compactage, le laboratoire géotechnique peut concentrer ses essais ponctuels — par cône à sable ou sonde nucléaire — sur un nombre de points réduit, ciblés sur les zones jugées les plus sensibles plutôt que de réaliser un quadrillage systématique exhaustif. Cette réduction du nombre d’essais externes représente une économie directe sur les coûts de contrôle qualité, généralement facturés par le laboratoire à l’unité d’essai.
L’amélioration de la traçabilité documentaire constitue un troisième avantage, particulièrement appréciable sur les marchés publics où la justification de la conformité des ouvrages doit pouvoir être présentée au maître d’ouvrage. La cartographie complète de chaque couche compactée, conservée numériquement, constitue une preuve documentaire bien plus complète que les quelques points de mesure ponctuels traditionnels, et peut être produite en cas de litige ultérieur sur la qualité d’exécution d’un ouvrage.
Les limites à connaître avant l’investissement
Malgré ces avantages réels, le compactage intelligent comporte des limites qu’il convient de connaître avant de se lancer dans cet investissement, qui n’est pas anodin sur le plan financier.
La corrélation entre l’indicateur vibratoire et la densité réelle reste dépendante des conditions spécifiques du chantier — nature du matériau, teneur en eau, épaisseur de couche — et doit être réétablie à chaque changement significatif de ces paramètres par une nouvelle planche d’essai croisée avec une méthode de référence conventionnelle. Un système de compactage intelligent ne dispense donc jamais totalement des essais de contrôle classiques, il en réduit la fréquence et en optimise le ciblage.
La sensibilité de la mesure vibratoire diminue également avec la profondeur. Comme pour les méthodes de compactage elles-mêmes, l’information délivrée par l’analyse vibratoire du tambour reflète principalement l’état des couches superficielles et perd en pertinence pour caractériser des couches profondes sous une épaisseur déjà compactée importante — un point qui rejoint la problématique générale de profondeur d’action évoquée pour les différents types d’engins de compactage.
Le surcoût à l’achat, enfin, reste significatif. L’équipement d’un rouleau de classe standard avec un système de compactage intelligent complet — capteurs, GPS RTK, logiciel embarqué et interface de cartographie — représente un investissement supplémentaire de 25 000 à 45 000 euros selon le niveau d’intégration et le fabricant, un montant qui ne se justifie économiquement que sur des volumes de chantier suffisamment importants pour amortir cette dépense par les gains de productivité et de contrôle qualité qu’elle génère.
Avec l’expérience, on comprend que le compactage intelligent ne remplace pas la compétence et le jugement du conducteur de travaux — il lui fournit une information qu’aucun œil humain ne pourrait obtenir seul, celle de la qualité réelle du compactage sur l’intégralité d’une surface plutôt que sur quelques points isolés. C’est exactement la même philosophie que celle du guidage GPS des bulldozers évoqué précédemment dans nos échanges : la technologie au service du terrain, pour amplifier le savoir-faire de l’opérateur plutôt que pour s’y substituer.
