Sur un chantier de plateforme logistique en Isère, en 2018, le laboratoire géotechnique chargé du contrôle qualité avait relevé des résultats incohérents pendant trois jours consécutifs — des mesures de densité qui variaient de façon erratique sur des zones que l’on savait pourtant homogènes. Le technicien, encore jeune dans le métier, commençait à douter de la fiabilité de son matériel. C’est en revenant aux fondamentaux qu’on a trouvé le problème : il utilisait un essai au cône à sable sur un remblai contenant des éléments grossiers de plus de 20 millimètres, alors que cette méthode n’est fiable que sur des matériaux fins homogènes. Les éléments grossiers créaient des vides irréguliers autour du trou d’essai que le sable ne remplissait pas de façon représentative. En passant à une sonde à densité nucléaire, les résultats sont immédiatement devenus cohérents et exploitables. Cette anecdote illustre une réalité simple : chaque méthode d’essai de compactage a son domaine de validité, et les confondre conduit à des décisions de chantier erronées.
Le Proctor : la référence pour définir l’objectif
Avant de pouvoir contrôler un compactage, il faut savoir ce qu’on cherche à atteindre. C’est le rôle de l’essai Proctor, qui n’est pas un essai de contrôle sur chantier mais un essai de laboratoire qui détermine les caractéristiques optimales de compactage d’un matériau donné.
Le principe de l’essai Proctor consiste à compacter un échantillon de sol dans un moule normalisé, avec une énergie de compactage standardisée appliquée par un nombre défini de coups d’une dame de masse et de hauteur de chute connues, à différentes teneurs en eau. Pour chaque teneur en eau testée, on mesure la densité sèche obtenue. En traçant la courbe densité sèche en fonction de la teneur en eau, on obtient une courbe en cloche caractéristique qui présente un maximum — c’est l’optimum Proctor, qui définit la teneur en eau optimale et la densité sèche maximale atteignable pour ce matériau avec cette énergie de compactage.
Il existe deux variantes normalisées de cet essai. Le Proctor Normal, défini par la norme NF P94-093, utilise une énergie de compactage modérée et sert de référence pour les remblais courants et les ouvrages en terre peu sollicités. Le Proctor Modifié, avec une énergie de compactage environ 4,5 fois supérieure, simule les conditions de compactage plus intensives requises pour les couches de chaussée et les plateformes destinées à supporter des charges importantes — c’est la référence quasi systématique pour les terrassements routiers en France.
L’optimum Proctor obtenu en laboratoire devient ensuite la référence à partir de laquelle on exprime les objectifs de compactage sur chantier — généralement entre 95 et 100 % de l’optimum Proctor Normal pour les remblais courants, et entre 98 et 100 % de l’optimum Proctor Modifié pour les couches de fondation et de base de chaussée. Sans cet essai préalable, aucun objectif de compactage chiffré n’a de sens — c’est la pierre angulaire de tout contrôle qualité de terrassement.
Le cône à sable : la méthode de référence historique
L’essai au cône à sable — normalisé NF P94-061-3 en France — est la méthode de contrôle in situ la plus ancienne et la plus utilisée pour vérifier la densité sèche réellement obtenue sur le terrain après compactage.
Le principe est élégant dans sa simplicité. On creuse manuellement un petit trou cylindrique de volume inconnu dans la couche compactée — généralement 10 à 15 centimètres de diamètre sur 15 centimètres de profondeur. On pèse précisément le matériau extrait du trou. On verse ensuite un sable normalisé de densité connue, à travers un appareil calibré appelé densitomètre à sable, qui permet de remplir exactement le volume du trou. En connaissant la masse de sable nécessaire pour remplir le trou et la densité de ce sable, on calcule par déduction le volume exact du trou — et donc la densité sèche du matériau extrait, en tenant compte de sa teneur en eau mesurée séparément par étuvage.
Cette méthode présente plusieurs avantages qui expliquent sa longévité dans la pratique du contrôle de chantier. Elle est simple à mettre en œuvre, ne nécessite pas d’équipement coûteux ni d’habilitation particulière au-delà d’une formation de base, et son coût d’exploitation est faible — quelques dizaines d’euros de sable normalisé par essai. Elle reste la méthode de référence quand un litige survient sur l’interprétation d’un résultat de densitomètre nucléaire, parce qu’elle est considérée comme une mesure directe plutôt qu’une mesure indirecte par corrélation physique.
Sa limite principale, comme je l’évoquais en introduction, tient à la nature du matériau testé. Sur les sols contenant des éléments grossiers — graviers, cailloux de plus de 20 millimètres — le trou d’essai présente des parois irrégulières que le sable ne remplit pas de manière représentative, ce qui fausse le calcul de volume. La méthode est également relativement lente — quinze à vingt minutes par essai — ce qui limite le nombre de points de contrôle réalisables sur une journée de chantier comparé aux méthodes nucléaires.
La sonde à densité nucléaire : rapidité et productivité

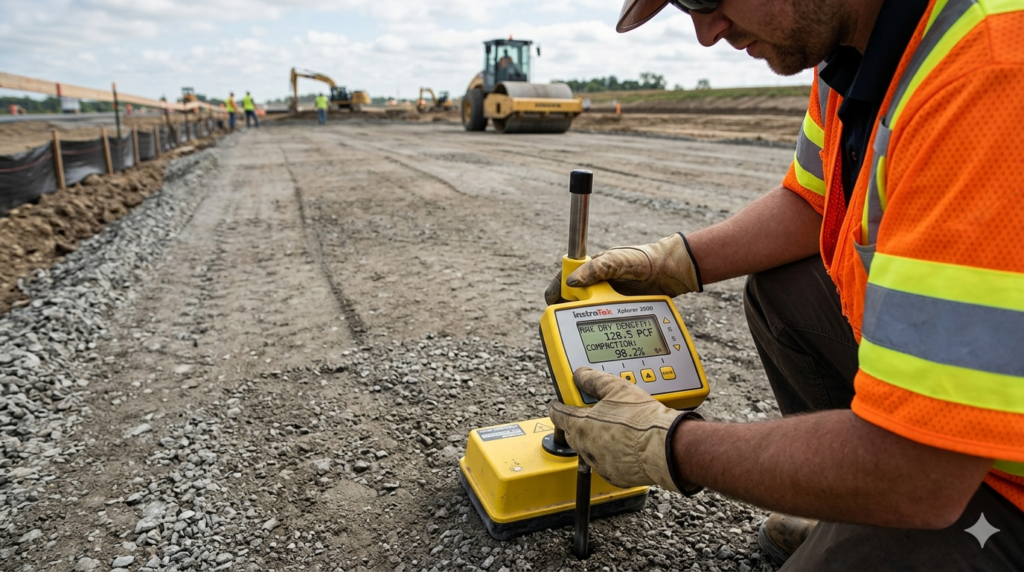

Le densitomètre à membrane nucléaire — appelé aussi gammadensimètre ou nucléodensimètre — utilise une source radioactive scellée, généralement du Césium 137, qui émet des rayons gamma dans le sol. Un détecteur mesure le taux de rayons gamma rétrodiffusés par les particules du sol — ce taux est directement corrélé à la densité du matériau, les sols denses diffusant davantage de rayonnement que les sols meubles.
L’appareil mesure simultanément la teneur en eau du sol par une seconde technique — l’émission de neutrons rapides qui sont ralentis par les atomes d’hydrogène présents dans l’eau, le taux de neutrons ralentis détectés étant corrélé à la teneur en eau. Cette double mesure simultanée — densité et teneur en eau — en quelques secondes seulement, est l’avantage majeur de cette méthode par rapport au cône à sable qui nécessite un étuvage séparé pour la teneur en eau.
La rapidité d’exécution est l’atout principal de la sonde nucléaire — un essai complet prend deux à trois minutes contre quinze à vingt pour le cône à sable, ce qui permet de multiplier les points de contrôle sur un chantier et d’obtenir une cartographie plus représentative de la qualité de compactage sur de grandes surfaces. C’est pourquoi cette méthode est devenue la référence sur les grands chantiers de terrassement et d’infrastructure routière où le volume de contrôles à réaliser est important.
L’utilisation de sources radioactives, même scellées et de faible activité, impose un cadre réglementaire strict. En France, la détention et l’utilisation d’un densitomètre nucléaire nécessitent une autorisation de l’Autorité de Sûreté Nucléaire, une formation spécifique des opérateurs à la radioprotection, un suivi dosimétrique individuel et des conditions de stockage sécurisées de l’appareil entre les utilisations. Ces contraintes administratives expliquent pourquoi de nombreuses entreprises sous-traitent ce contrôle à des laboratoires géotechniques spécialisés plutôt que d’acquérir leur propre appareil.
Les méthodes complémentaires : essai à la plaque et pénétromètre
Au-delà des trois méthodes principales, deux autres approches méritent d’être mentionnées parce qu’elles répondent à des questions légèrement différentes de la densité pure.
L’essai à la plaque de chargement — normalisé NF P94-117-1 — ne mesure pas directement une densité mais un module de déformation, qui caractérise la capacité portante du sol sous charge. Une plaque rigide est posée sur le sol compacté et chargée progressivement tandis qu’on mesure le déplacement vertical induit. Cette méthode est particulièrement utilisée pour valider les couches de forme et de fondation de chaussée, où c’est la performance mécanique sous charge qui importe le plus, plus que la densité elle-même.
Le pénétromètre dynamique, qu’il soit léger ou lourd selon le modèle, mesure la résistance à la pénétration d’une pointe normalisée enfoncée par battage à énergie constante. Le profil de résistance obtenu sur la profondeur testée permet de détecter les zones de sol mal compactées ou les hétérogénéités sans avoir à creuser. C’est un outil de diagnostic rapide, complémentaire aux essais de densité ponctuels, particulièrement utile pour vérifier l’homogénéité du compactage sur la profondeur d’une couche.
Choisir la bonne méthode selon le contexte
Avec l’expérience, j’oriente systématiquement le choix de la méthode de contrôle selon trois critères pratiques. Le volume de contrôles à réaliser oriente vers la sonde nucléaire dès que les points de mesure se comptent par dizaines sur une journée — son gain de temps devient alors décisif. La nature du matériau oriente vers la sonde nucléaire ou le cône à sable selon la granulométrie — au-delà de gros éléments, seule la sonde nucléaire reste fiable. Et la nécessité d’une preuve contractuelle incontestable, en cas de litige avec le maître d’ouvrage, oriente vers le cône à sable, dont le caractère de mesure directe reste plus difficile à contester devant un tribunal qu’une mesure par corrélation radiométrique.
Avec l’expérience, on comprend que ces essais ne sont pas de simples formalités administratives imposées par les marchés publics — ils sont l’unique moyen de vérifier objectivement qu’un compactage invisible à l’œil nu répond réellement aux exigences de l’ouvrage. Un chef de chantier qui maîtrise ces méthodes peut dialoguer d’égal à égal avec le laboratoire géotechnique, anticiper les zones à risque et éviter les reprises coûteuses qui pénalisent toujours le planning et la rentabilité du chantier.
