C’est une leçon que j’ai apprise à mes dépens en début de carrière, sur un chantier de fondations d’un bâtiment industriel en Isère, en 2016. J’avais utilisé pendant deux semaines une station totale dont l’erreur de collimation n’avait pas été vérifiée depuis plusieurs mois — l’instrument avait probablement reçu un choc lors d’un transport entre deux chantiers, sans que personne ne s’en aperçoive. Les implantations réalisées semblaient correctes lors des contrôles visuels quotidiens, mais lors du contrôle de réception des fondations par le géomètre du maître d’ouvrage, des décalages systématiques de 15 à 25 millimètres ont été constatés sur l’ensemble des points implantés. L’erreur, parfaitement cohérente et traçable à l’instrument défaillant, n’avait aucune conséquence structurelle grave — les tolérances de positionnement des fondations admettaient un écart de 20 millimètres — mais elle a nécessité une session de contrôle complète par un géomètre externe, une documentation de justification technique, et surtout une perte de confiance du maître d’ouvrage dans la rigueur de l’entreprise qui a pesé sur les relations contractuelles pendant plusieurs mois. Cette expérience m’a durablement convaincu que la maintenance du matériel topographique n’est pas une formalité administrative mais une condition de fiabilité dont les conséquences d’une négligence sont directement mesurables sur la qualité des ouvrages.
Les principes fondamentaux de l’entretien topographique
Le matériel topographique — stations totales, niveaux laser, récepteurs GNSS, niveaux optiques — partage avec les instruments de mesure de précision une caractéristique fondamentale qui le distingue des équipements de chantier ordinaires : ses performances dépendent d’ajustements internes très fins dont la dérive, provoquée par les chocs, les variations thermiques et le vieillissement des composants, produit des erreurs de mesure qui ne sont pas visibles à l’œil nu et qui peuvent passer inaperçues pendant des semaines ou des mois si aucune vérification systématique n’est mise en place.
Cette dérive des performances n’est pas un signe de mauvaise qualité des instruments — c’est une caractéristique inhérente à tout instrument de mesure de précision soumis aux conditions réelles d’utilisation sur les chantiers. Un niveau laser de qualité professionnelle exposé quotidiennement aux vibrations du transport en véhicule tout-terrain, aux variations de température entre un cabanon de chantier non chauffé la nuit et une exposition solaire directe la journée, et aux chocs inévitables de la manipulation sur le terrain verra ses paramètres de précision dériver progressivement malgré la robustesse de sa conception. C’est pour cette raison que les fabricants définissent des protocoles de vérification périodique et de recalibration que les utilisateurs professionnels ont l’obligation de mettre en œuvre régulièrement. Notre article sur les stations totales en topographie de chantier évoque ces procédures de vérification des erreurs de collimation et d’axe qui constituent la première ligne de défense contre les dérives de précision.
La distinction entre vérification et calibration mérite d’être clairement établie. La vérification consiste à mesurer les paramètres de précision actuels de l’instrument et à comparer les valeurs mesurées aux spécifications du fabricant, pour déterminer si l’instrument est conforme ou s’il nécessite une intervention. La calibration — aussi appelée réglage ou ajustement selon les instruments et les fabricants — consiste à corriger les paramètres mesurés hors tolérance, soit par correction logicielle si l’instrument le permet, soit par intervention mécanique sur les réglages internes. Ces deux opérations sont distinctes et ne doivent pas être confondues — une vérification sans calibration détecte les problèmes mais ne les corrige pas, tandis qu’une calibration sans vérification préalable ne permet pas de savoir si l’intervention était nécessaire.
La vérification de la station totale : les erreurs instrumentales à surveiller
La station totale est l’instrument topographique dont la vérification est la plus complexe, en raison du nombre de paramètres géométriques internes dont la dérive peut affecter la qualité des mesures. Les trois principales erreurs instrumentales à vérifier régulièrement sont l’erreur de collimation, l’erreur d’axe de basculement et la correction de l’index vertical.
L’erreur de collimation, évoquée en introduction, est l’écart angulaire entre l’axe optique réel de la lunette et l’axe théorique perpendiculaire à l’axe de rotation horizontal. Sa vérification, réalisée par mesure d’un même point en deux positions de lunette — position directe et position inverse après retournement de la lunette — et comparaison des lectures, permet de calculer la valeur de cette erreur et de la compenser logiciellement dans les mesures ultérieures ou de la corriger mécaniquement si elle dépasse un seuil jugé inacceptable. Sur les stations totales modernes, cette compensation peut être réalisée depuis le menu de l’instrument par une procédure guidée qui prend moins de cinq minutes — une opération que je recommande de réaliser systématiquement en début de chaque journée de travail sur les chantiers à fortes exigences de précision, et au minimum chaque semaine sur les utilisations courantes.
L’erreur d’axe de basculement, qui représente le défaut de perpendicularité entre l’axe de rotation de la lunette et l’axe de rotation principal de l’instrument, se manifeste par des erreurs sur les mesures de points présentant une forte inclinaison verticale par rapport à l’horizontale. Sa vérification, également réalisée en double position de lunette sur un point à forte inclinaison, est une procédure que les fabricants recommandent généralement trimestriellement ou après tout choc. La correction de cette erreur nécessite une intervention sur les vis de réglage mécaniques de l’instrument, une opération délicate qui doit être réalisée par du personnel formé pour ne pas aggraver le problème. Notre article sur les niveaux laser sur chantier aborde des vérifications similaires applicables aux niveaux rotatifs, illustrant la transversalité de ces pratiques de maintenance métrologique.
La correction de l’index vertical, qui caractérise l’écart entre le zéro de graduation de l’angle vertical et la direction réelle du zénith, est vérifiée par la même procédure de double position de lunette et est généralement compensée automatiquement par le logiciel embarqué de l’instrument après chaque mise en station. Les instruments équipés de compensateurs bi-axiaux automatiques corrigent en temps réel l’index vertical en fonction de l’inclinaison mesurée par les capteurs de niveau électroniques — une source d’erreur supplémentaire dont la bonne santé des capteurs doit être périodiquement vérifiée par comparaison avec un niveau à bulle de référence externe.
La maintenance des récepteurs GNSS : antennes, firmware et calibrations
Les récepteurs GNSS professionnels utilisés sur les chantiers pour le positionnement RTK et le guidage machine nécessitent une maintenance spécifique qui diffère sensiblement de celle des instruments optiques, en raison de la nature électronique et logicielle de ces équipements.
La mise à jour du firmware des récepteurs GNSS est une opération de maintenance préventive dont l’importance est souvent sous-estimée par les utilisateurs. Les fabricants publient régulièrement des mises à jour qui corrigent des bugs de calcul de position, améliorent les algorithmes de traitement des corrections différentielles, ajoutent la compatibilité avec les nouveaux signaux des constellations satellitaires — les signaux Galileo E6 et Beidou B2 ont été intégrés progressivement dans les récepteurs existants par des mises à jour firmware — et améliorent les performances dans les environnements difficiles. Un récepteur fonctionnant avec un firmware obsolète peut présenter des performances dégradées par rapport aux spécifications actuelles sans que l’utilisateur ne s’en aperçoive, particulièrement dans les configurations de masquage partiel du ciel où les améliorations algorithmiques des versions récentes font la différence. La vérification mensuelle de la disponibilité des mises à jour sur le site du fabricant et leur installation systématique est une bonne pratique que je recommande à tous les utilisateurs de récepteurs GNSS professionnels. Les applications de ces récepteurs dans le guidage machine sont détaillées dans notre article sur le compactage intelligent et GPS.
Le calibration des antennes GNSS, indispensable pour les applications de précision millimétrique en positionnement absolu, consiste à déterminer avec précision le centre de phase électrique de l’antenne — le point où le récepteur calcule effectivement être positionné — par rapport à un point de référence mécanique de l’antenne. Ces données de calibration, fournies par le fabricant ou mesurées par des organismes spécialisés comme le laboratoire de géodésie de l’IGN, sont indispensables pour des applications géodésiques de haute précision mais moins critiques pour les usages courants de chantier où les précisions relatives de quelques centimètres sont généralement suffisantes. Le remplacement d’une antenne par un modèle différent, même de même marque, nécessite la mise à jour des données de calibration dans le récepteur pour maintenir la cohérence des mesures.
L’inspection physique régulière des récepteurs et de leurs antennes, à la recherche de dommages du connecteur d’antenne, d’infiltrations d’humidité dans le boîtier ou de dégradations du câble d’antenne, est une vérification quotidienne avant utilisation sur les chantiers. Un connecteur d’antenne oxydé ou un câble d’antenne partiellement sectionné peuvent provoquer des pertes de signal sélectives qui se manifestent par des performances dégradées en présence de signal faible ou de masquage partiel, sans que l’instrument n’affiche nécessairement d’alarme explicite.
Le stockage et le transport : prévenir les dommages avant qu’ils surviennent
La grande majorité des dérives de précision et des pannes sur le matériel topographique trouvent leur origine dans des conditions de stockage ou de transport inadéquates, dont les effets cumulés sur des mois ou des années finissent par affecter les performances de l’instrument de façon irrémédiable sans intervention majeure.

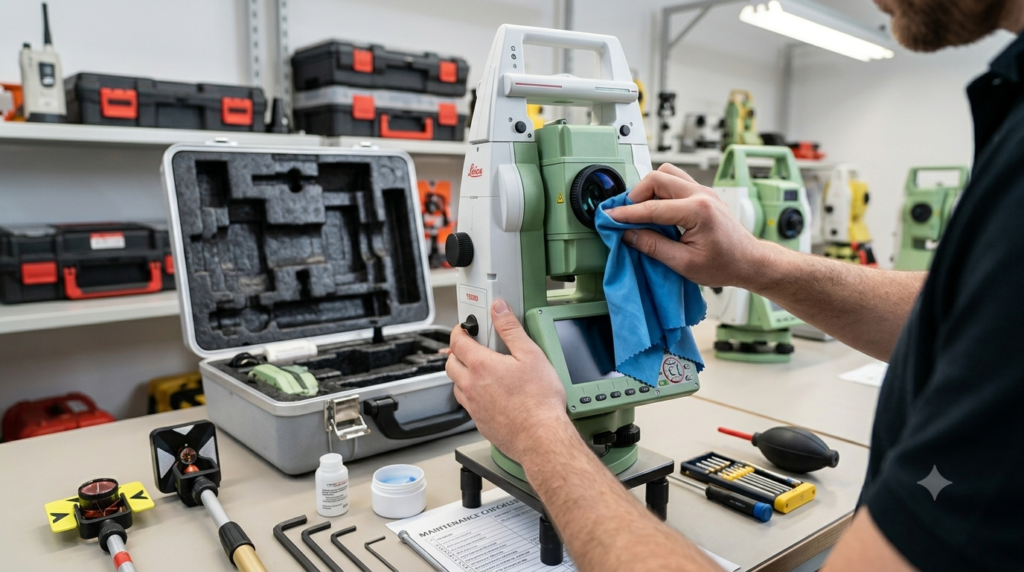

Le stockage dans les malettes de transport d’origine, spécifiquement conçues pour maintenir l’instrument dans une position fixe et le protéger des chocs par des mousses adaptées à la géométrie exacte de l’instrument, est la première règle d’un stockage correct. Le rangement d’une station totale ou d’un niveau laser dans un carton, posé à plat sur d’autres équipements dans le coffre d’un véhicule, est la pratique la plus couramment observée sur les chantiers et la plus couramment génératrice de dommages — les chocs répétés lors des trajets sur route dégradent progressivement les ajustements mécaniques internes et peuvent provoquer des dommages irrémédiables sur les optiques ou les codeurs angulaires.
La protection contre les variations thermiques brutales est une préoccupation légitime pour les instruments topographiques utilisés sur des chantiers aux conditions climatiques variables. Un instrument stocké dans un véhicule exposé au soleil peut atteindre des températures internes de 60 à 80°C en été, nettement au-delà des températures de stockage recommandées par la plupart des fabricants — généralement entre -40 et +70°C pour les boîtiers, mais avec des contraintes plus strictes pour les batteries lithium-ion et les écrans tactiles. Le stockage dans un cabanon de chantier ventilé, à l’abri du soleil direct, est une solution simple qui prolonge significativement la durée de vie des composants électroniques et des batteries.
La protection contre l’humidité, particulièrement importante pour les instruments destinés à des travaux en extérieur sous conditions climatiques variables, repose sur des boîtiers étanches certifiés IP selon les normes IEC 60529, dont l’indice de protection doit être adapté aux conditions d’utilisation. Un instrument certifié IP65 résiste aux projections d’eau et à la poussière en utilisation normale, mais ne doit pas être immergé. Un instrument certifié IP67 peut supporter une immersion temporaire dans un mètre d’eau pendant 30 minutes — une protection utile sur les chantiers exposés à des pluies intenses ou à des projections d’eau lors de travaux à proximité de réseaux hydrauliques. La vérification de l’intégrité des joints d’étanchéité, réalisée lors des maintenances périodiques ou après tout impact suspect, est une précaution que les ateliers de maintenance recommandent systématiquement sur les instruments anciens dont les joints vieillissants peuvent avoir perdu leur efficacité.
La vérification métrologique externe : quand et pourquoi faire appel à un spécialiste
Au-delà des vérifications que l’utilisateur peut réaliser lui-même sur le terrain avec les procédures définies par les fabricants, une vérification métrologique complète par un laboratoire spécialisé ou par le réseau de service après-vente du fabricant constitue une exigence que certains contextes rendent incontournable.
La vérification métrologique annuelle, recommandée pour les instruments utilisés sur des chantiers à fortes exigences de précision ou sur des marchés publics imposant des contrôles de qualité stricts, permet d’obtenir un certificat d’étalonnage qui atteste que les performances de l’instrument sont conformes aux spécifications à la date de la vérification. Ce certificat, analogues aux certificats de vérification des équipements de levage évoqués dans notre article sur les vérifications réglementaires des grues, constitue une preuve documentaire de la fiabilité des mesures réalisées avec l’instrument, opposable en cas de litige sur la qualité géométrique des ouvrages réalisés.
Le recours immédiat à un laboratoire spécialisé après tout incident susceptible d’avoir affecté les performances d’un instrument — chute, choc avec un engin, immersion non prévue, exposition à une température anormale — est une précaution que je recommande systématiquement avant toute reprise de l’utilisation de l’instrument sur des chantiers critiques. La tentation de vérifier soi-même que « ça a l’air encore correct » après un choc et de reprendre le travail sans expertise formelle est une économie à court terme qui peut se révéler très coûteuse si l’instrument présente une dérive non détectée par une vérification rapide sur le terrain. L’analogie avec le remplacement immédiat du casque de chantier après tout impact significatif, évoquée dans notre article sur les EPI sur chantier, illustre cette logique de précaution systématique après tout incident même apparent mineur.
La traçabilité documentaire : le registre de maintenance comme outil de management
La gestion du parc de matériel topographique d’une entreprise de BTP, particulièrement lorsqu’il comprend plusieurs instruments utilisés sur différents chantiers par plusieurs opérateurs, nécessite un système de traçabilité documentaire qui permet de suivre l’historique de chaque instrument et de garantir à tout moment que les instruments déployés sur les chantiers sont dans un état de maintenance conforme aux exigences.
Le registre de maintenance individuel pour chaque instrument, comportant la date et les résultats de chaque vérification terrain, les incidents et chocs signalés par les opérateurs, les interventions de calibration ou de réparation réalisées et les certificats d’étalonnage annuels, constitue le document de référence de la gestion métrologique du parc. Ce registre, tenu avec la même rigueur que le carnet de bord d’un engin de chantier évoqué dans notre article sur l’entretien des pelles hydrauliques, permet de détecter les instruments dont la fréquence de dérive est anormalement élevée, signalant peut-être un problème récurrent lié à la façon dont ils sont transportés ou stockés par certains opérateurs.
La responsabilisation des opérateurs dans la déclaration immédiate de tout incident ou anomalie observé sur les instruments qu’ils utilisent est un aspect managérial indissociable de la maintenance technique. Un opérateur qui dissimule un choc subi par un instrument pour éviter une réprimande contribue directement aux risques d’erreurs de mesure non détectées dont les conséquences, comme l’illustre l’expérience relatée en introduction, peuvent dépasser largement la valeur de l’instrument lui-même en termes de coûts de reprise et de conséquences contractuelles.
Avec l’expérience, on comprend que l’entretien du matériel topographique est l’un des investissements les plus rentables qu’une entreprise de BTP puisse réaliser en matière de management de la qualité. Un programme de maintenance structuré, combinant des vérifications terrain régulières par les opérateurs, des vérifications métrologies annuelles externes et une traçabilité documentaire rigoureuse, représente un coût annuel modeste comparé à la valeur des instruments et aux conséquences potentielles d’erreurs de mesure non détectées sur des ouvrages de construction. C’est précisément cette logique de prévention des risques qui justifie d’accorder à la maintenance du matériel topographique la même importance qu’à la maintenance des engins de terrassement ou des équipements de levage — des domaines où la culture préventive est généralement bien mieux ancrée dans les pratiques du secteur.
